Ich hab die Evo Anschlussschiene mal aufgeschraubt und mir
angesehen was man tun muss damit man die Bahn auf positiv geregelt
umbauen kann,
wodurch der Anschluss von elektronischen Reglern ala RTR E-Brake, DS Pro Speed 4 usw. mögliche ist.
Mir kam es hier auf die originale Optik an bzw auch dass der Anschlussblock nach aussen zeigt und nicht nach innen.
Wozu überhaupt auf positiv geregelt umbauen?
Carrera baut die Bahnen so, dass der Strom über die Plusleitung direkt an die Schiene geht und der Minuspol über den Regler geführt wird.
Die meisten elektronischen Regler werden aber über den Pluspol geregelt, deswegen der Umbau auf positiv geregelt.
Als erstes sollte man die Anschlu?schiene ausbauen und umdrehen.
Bild 1
Auf der Unterseite sind dann 6 kleine Kreuzschrauben vorhanden, diese bitte rausdrehen und die Abdeckung abnehmen.

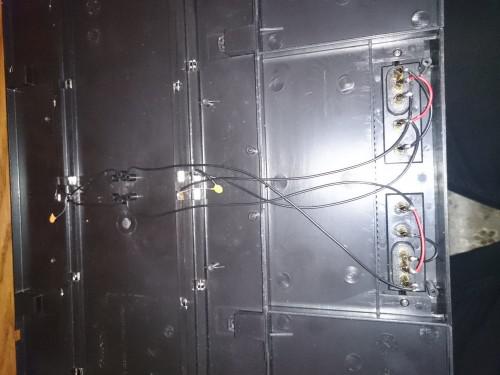

Bild 2
Nun sieht man so kleine dünne Käbelchen, welche mittels Klemmzungen in den Stromleitern stecken.

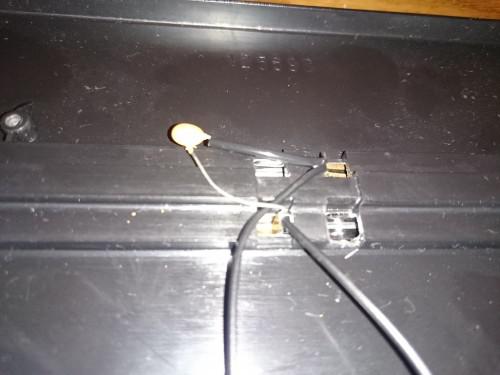

Bild 3

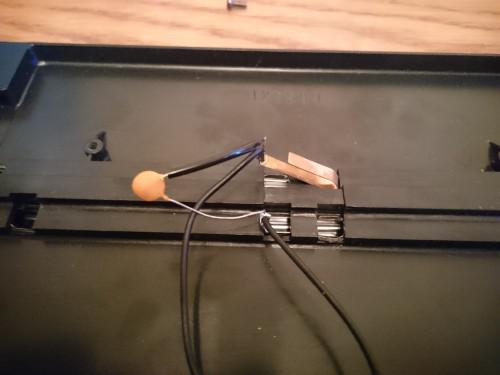

Bild 4
Diese Klemmzungen werden einfach vorsichtig aus den Stromleitern gezogen und jeweils in die andere Stromschiene gesteckt,
also den oberen Stecker in den nteren Stromleiter stecken und den unteren in den oberen.

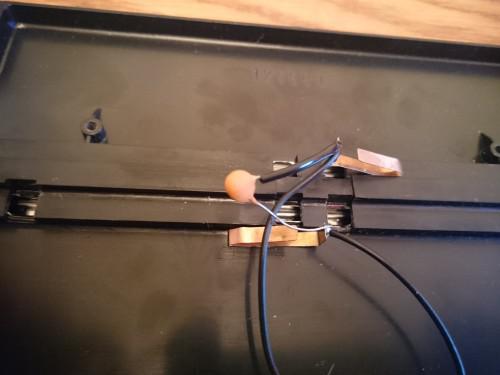

Bild 5
Dabei beachten dass das Kabel mit der Nase nach Links auch Links bleibt.

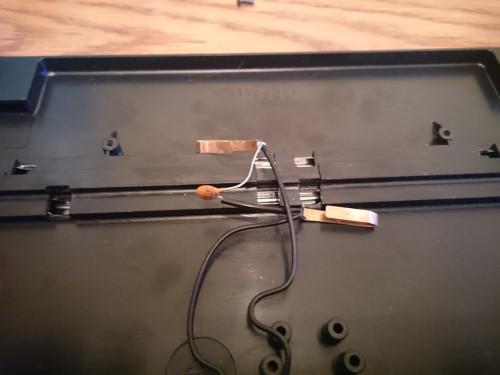

Bild 6
Dies ist für jede Spur zu machen.
Wenn man die Anschlu?schiene wieder einbaut muss man nur drauf achten, dass man den Stromstecker falsch herum einsteckt.
Dort kann man entweder das + und - Zeichen wegkratzen und neu aufmalen oder kleine Aufkleber draufmachen.
Bild 7
Da es mir um die originale Optik geht, werde ich die Kabel innen an den Stromkontakten der Enspeisung umlöten,
dann kann man die Zeichen auf der Oberseite lassen und den Stromstecker wie gehabt einstecken.

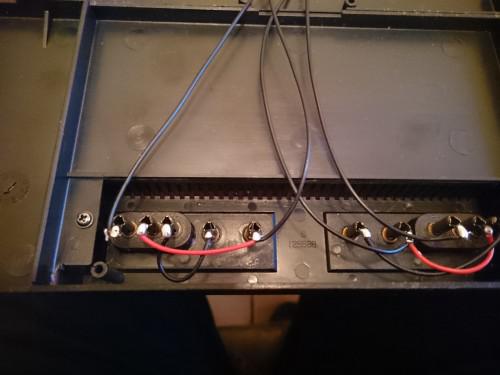

Bild 8
Zur Sicherheit sollte man dann noch vermerken dass es positiv umgebaut ist.
