Es werde Licht !

30.01.11, 20:38

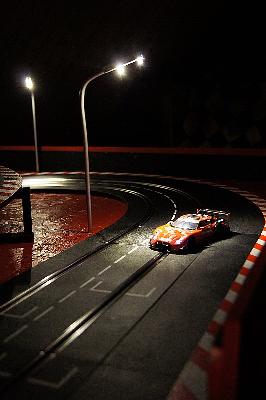

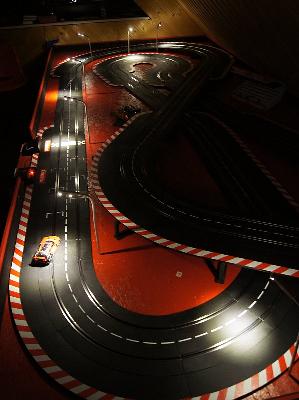

Diese Woche habe ich die Laternen zur Streckenbeleuchtung gebastelt, und Heute schon einmal die ersten Sieben aufgestellt und angeschlossen. Insgesamt sind es 18 Stück für die ganze Strecke. Den "Fahrerstand" werde ich auch noch beleuchten, damit man bei Nachtrennen den Rundenzähler ablesen kann.

Die Idee kommt nicht von mir, sondern ich habe dieses "Modell" in einem Forum entdeckt, allerdings habe ich andere LED verwendet.

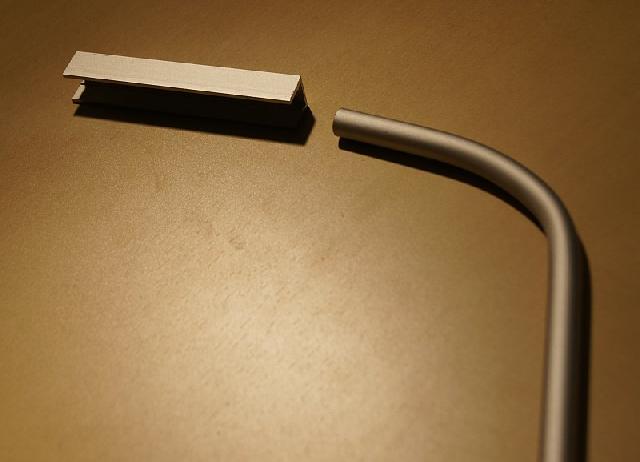

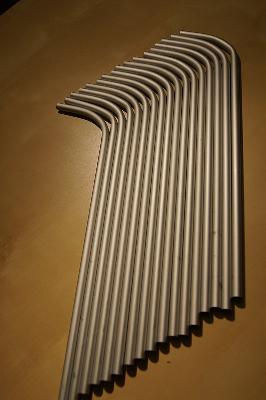

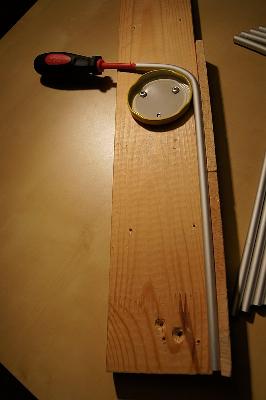

Die Laternen bestehen aus 8mm Alurohr und 9mm Alu-U-Profil und 8mm L-Profil für den vorderen Abschluss. Das Rohr habe ich mit einer Vorrichtung (Idee auch nicht von mir) gebogen, und je Laterne habe ich zwei 5mm-LED (warmweiss) mit Widerstand auf eine Lochrasterplatine gelötet und eine Litze als Zuleitung duch das Rohr gezogen. Die Platine und das U-Profil habe ich mit Heißkleber befestigt.

In die Platte habe ich dann 8mm-Löcher gebohrt und die Laternen einfach eingesteckt. Unter der Platte sind die Laternen parallel an einen 12V-Trafo mit 1,5A angeschlossen.

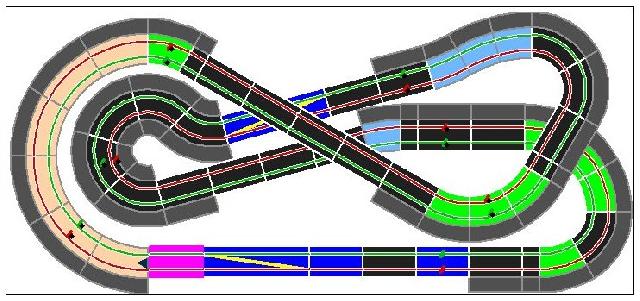

Zusätzlich habe ich Zusatzeinspeisungen mit 1,5 mm²-Kabel getrennt für beide Spuren verlegt. Löcher in die Platte und Kabel mit vielen Lüsterklemmen unter der Platte sternförmig verteilt (siehe Layout-Grafik)
