Teil 1 der Umbauarbeiten vom Safety Car

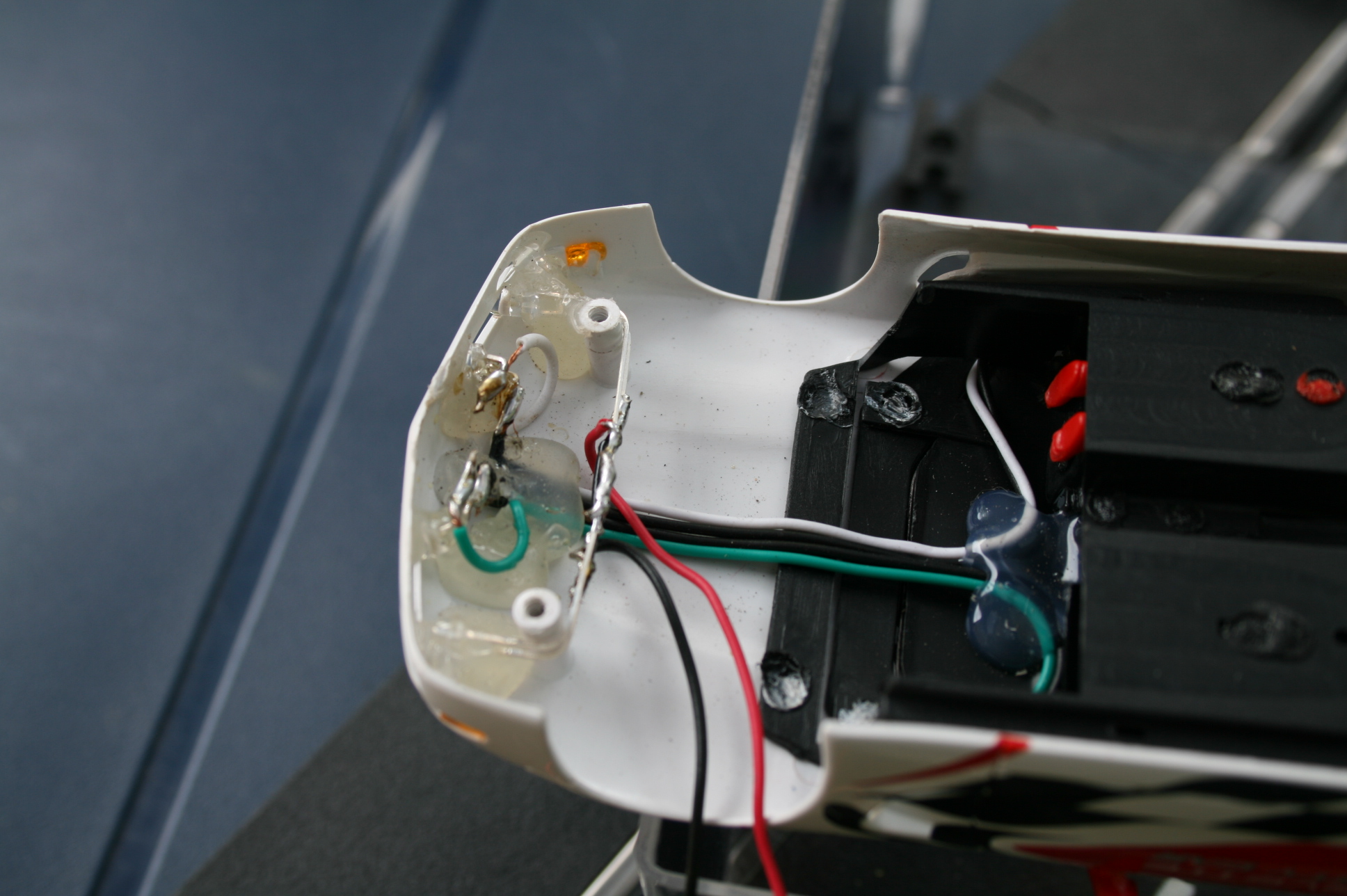

Bild 1:
Zeigt wie ich die vorderen Led´s eingebaut und mit der Heis-Klebe Pistole fixiert habe.

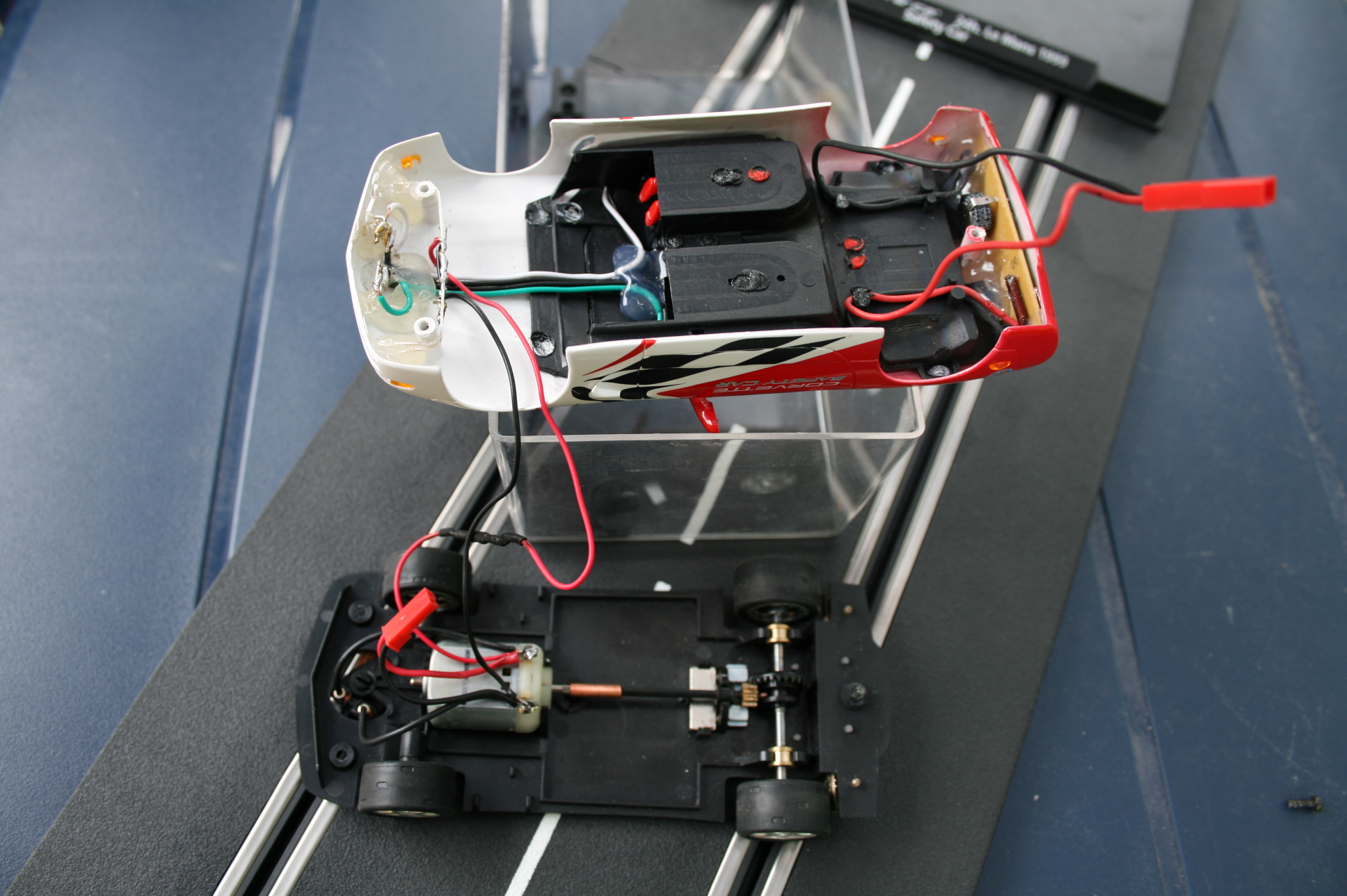

Bild 2:
Zeigt die fertige Verkabelung, beim ROTEN KABEL siet man wo ich den Wiederstand (470 Ohm) eingebaut und mit einem Schrumpfschlauch geschützt habe. Diesen Baucht man 12V!!

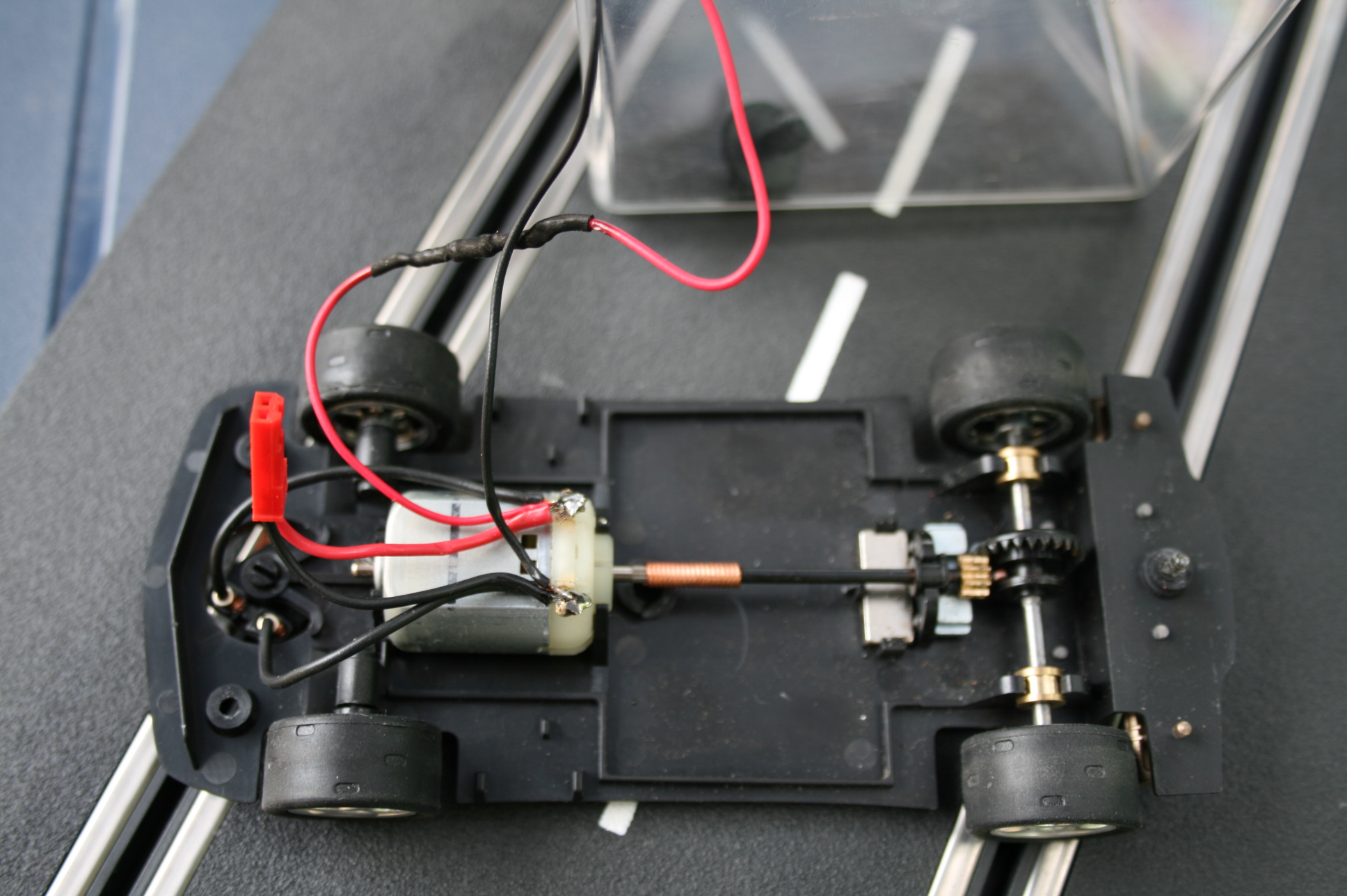

Bild 3:
Genauers Bild des Wiederstandes

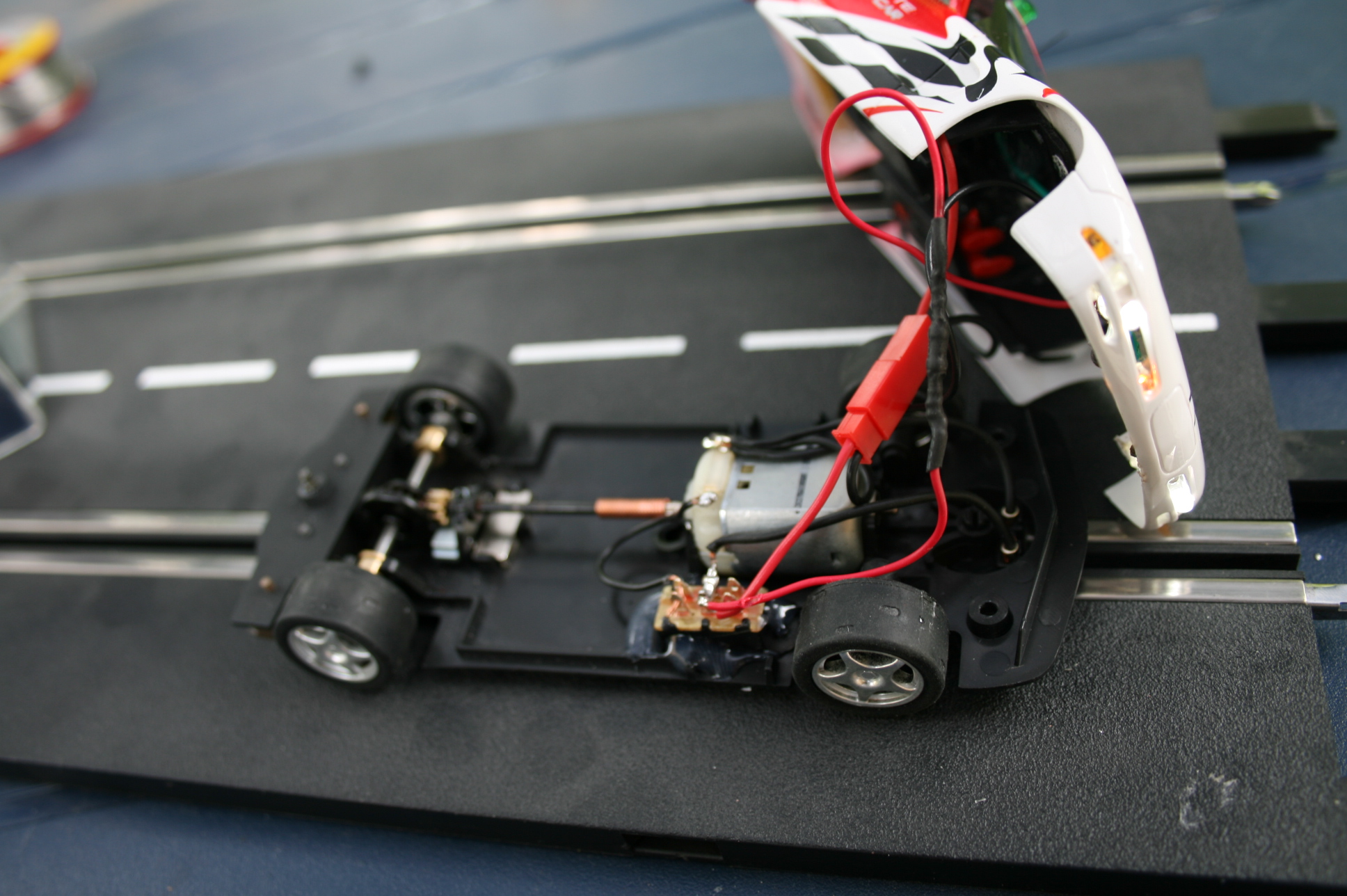

Bild 4:
Zeigt meine neueste Idee, die ich auch gleich umgesetzt habe. Mit diesem Micro-Schalter kann das Safety-Car auf der Spur stehen ohne zu Fahren (PITSTOP-LANE) umgeschalten fährt es normal mit gesamter BELEUCHTUNG. Bilder dazu im Teil 2

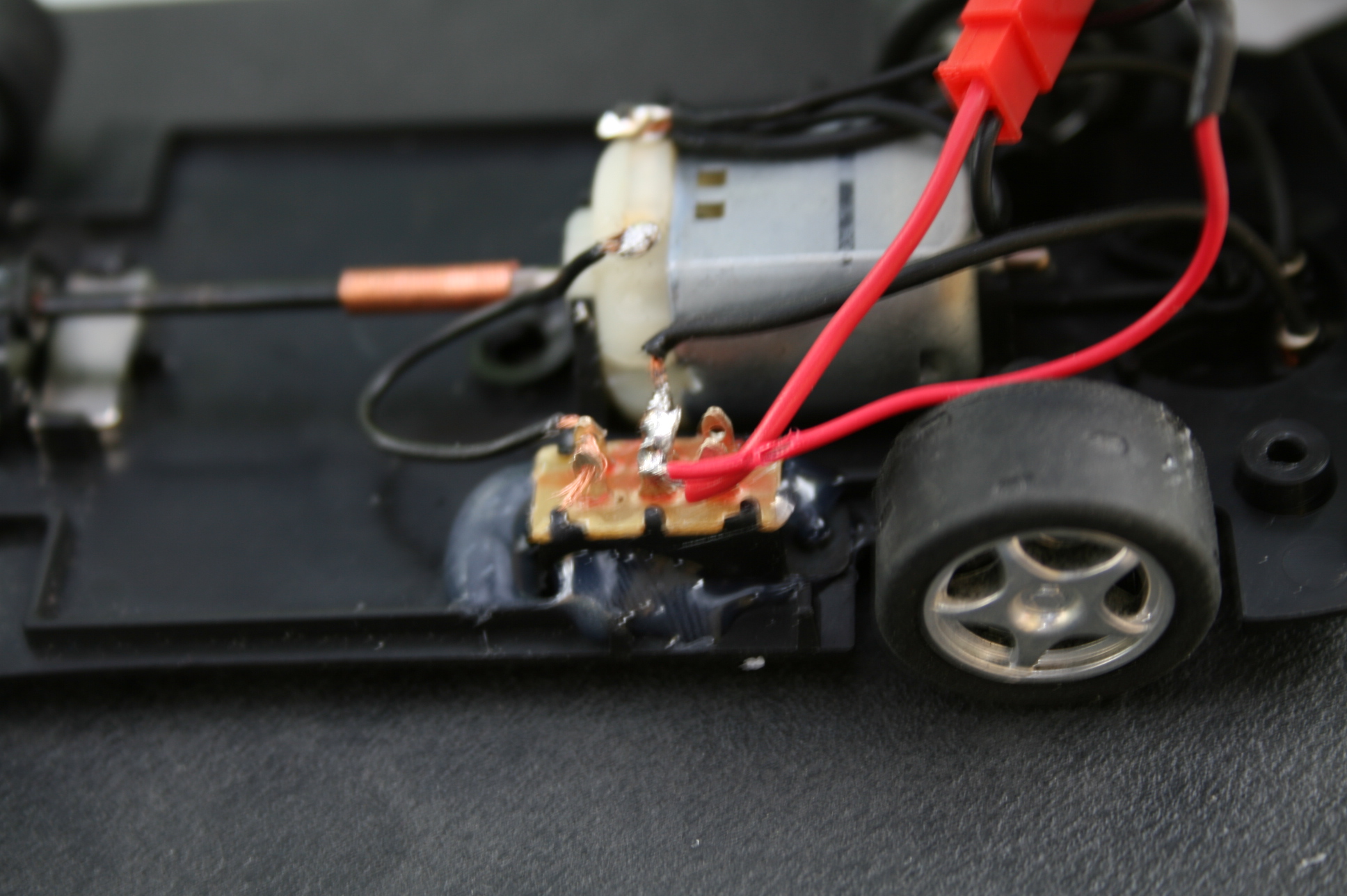

Bild 5:
Genauers Bild des Schalters, leider etwas unscharf!!!
Bilder der NEUEN FUNKTIONEN im Teil 2
Ich hoffe es ist soweit verständlich, da ich solche Arbeiten meist schnell und alleine mache!!!
Habe jetzt den Blog jetzt geändert und ZUSAMMENGEFAßT - Lösche denn ANDEREN!!!
Gruß Günter
Tolle Erklärung! Weiter so und vielen Dank!
gut erklärt gefällt mir
Ich habe ca. 2 Stunden für den gesamten Umbau benötigt!!! Ist nicht so schwer, mit etwas Übung schaft man das warscheinlich noch scheller?? Ich bin lieber genau und langsam - dafür passt dann alles. Gruß Günter
sieht echt gut aus
...wie lange arbeitest du an so einem umbau???
Doch, ein kleines Stück ca. 1cm hinter dem rechten Vorderreifen, da war das schwarze Innenleben bis zur Grundplatte. Ansonsten hätte ich die Karroserie nicht hinauf bekommen, da der Schalter etwas zu breit war.
Musstest du nix herausfräßen?
Nein war nicht so schwer, mußte nur die INNEREIN aufmachen um an die Elektronik heranzu kommen. Ein bischen Löten und mit der Heißklebepistole wieder fixieren und alles wieder zusammenbauen. --- Fertig ---
Wars denn schwer oder einfach? Sieht sehr schwer aus.
kurz und knapp erklärt. Toller Bericht
