Streckenbeleuchtung Teil 1

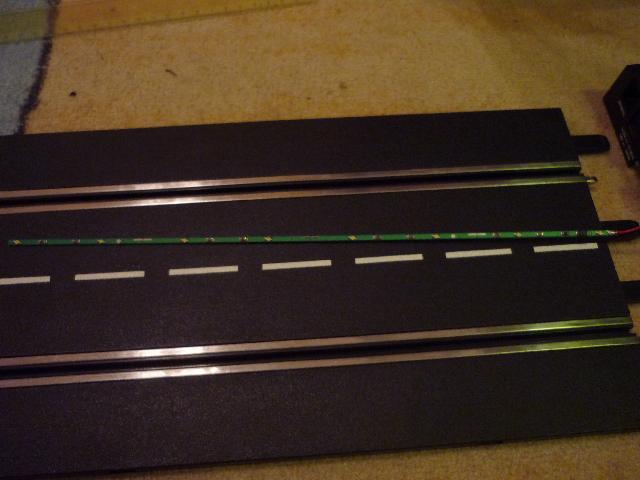

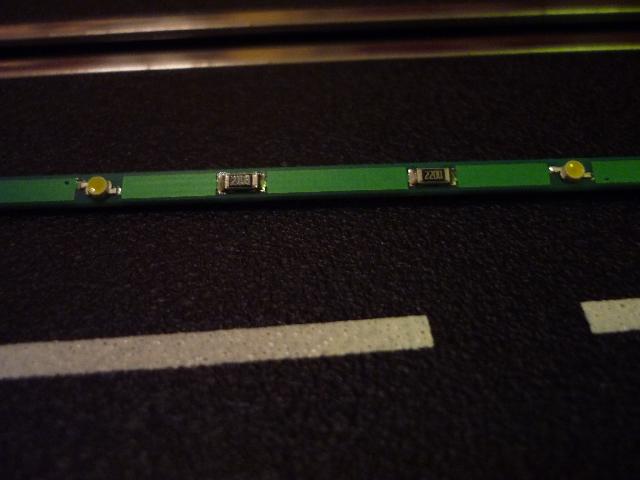

Als ich vor ein paar Tagen Material für eine externe Startampel (Blogeintrag wird in kürze folgen) kaufen war, bin ich bei Conrad auf LED-Streifenplatinen (siehe hier) gestoßen und mir kam eine Idee:

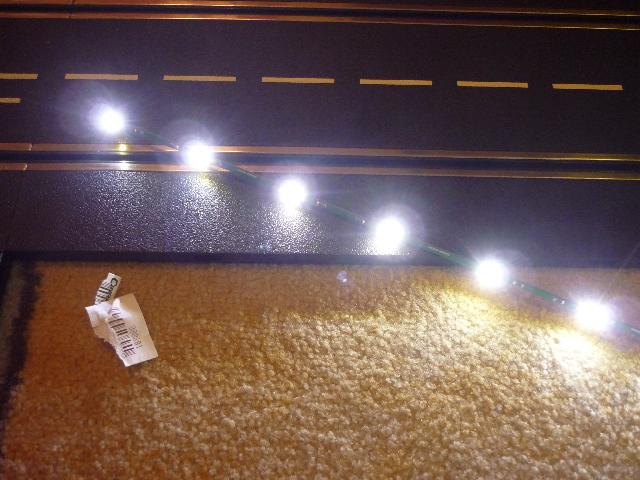

Anstatt die Streckenbeleuchtung immer "überirdisch" in Form von Laternen zu gestalten, könnte man sie auch mal unter die Schienen kleben, sodass die Autos von unten angeleuchtet werden. Da die LED-Streifen auch in etwa die gleiche Länge der Schienen haben, passt das perfekt.

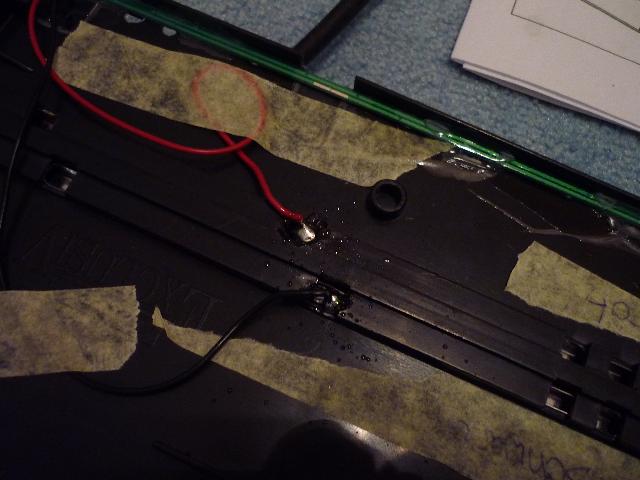

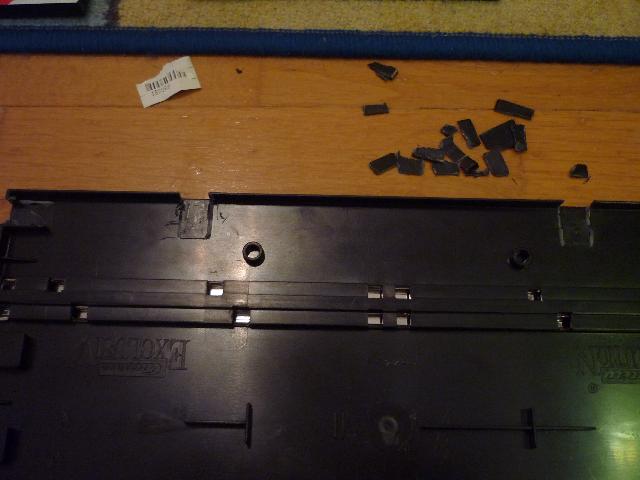

Als erstes habe ich die Steckverbindungslöcher (keine Ahnung wie man die nennt; siehe Bild 4) an den Unterseiten der Schienen mit einem Cuttermesser an beiden Seiten abgetrennt. So war schon mal der Platz für die LED Streifen geschaffen.

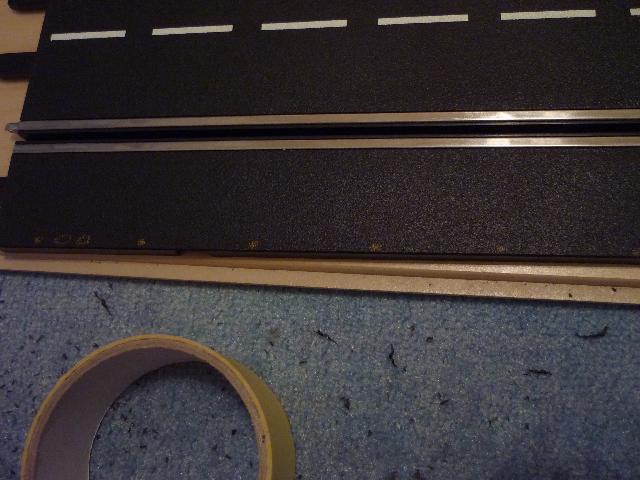

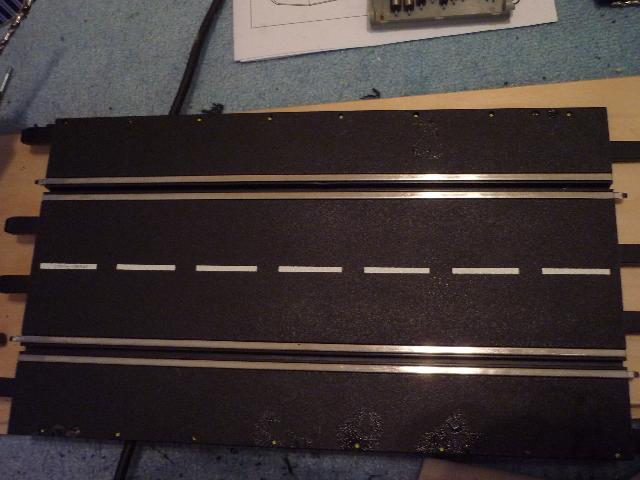

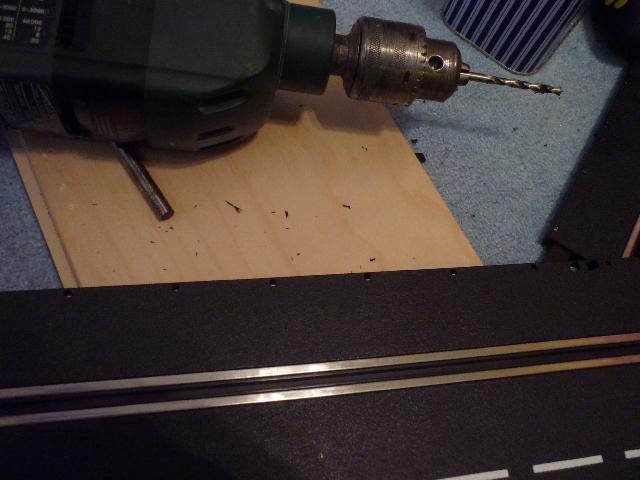

Als nächstes wurden die Löcher, durch die später das Licht nach oben scheinen sollte, gebohrt. Hierzu habe ich mit einem gelben Stift die Bohrstellen markiert und dann mit einem 3,5 mm Bohrer durchbohrt. Das wurde jeweils auf beiden Seiten der Schienen gemacht.

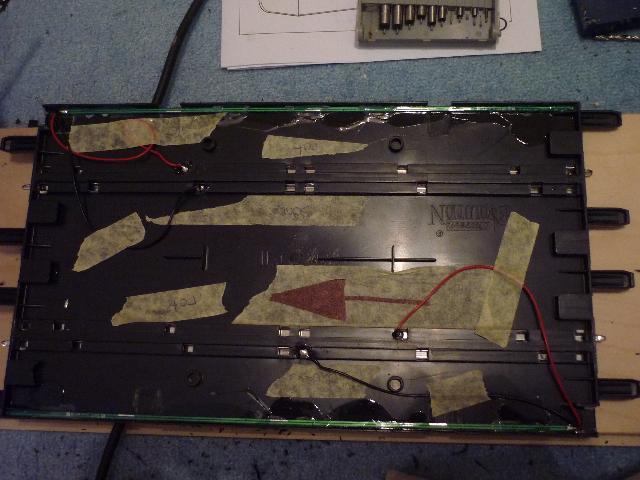

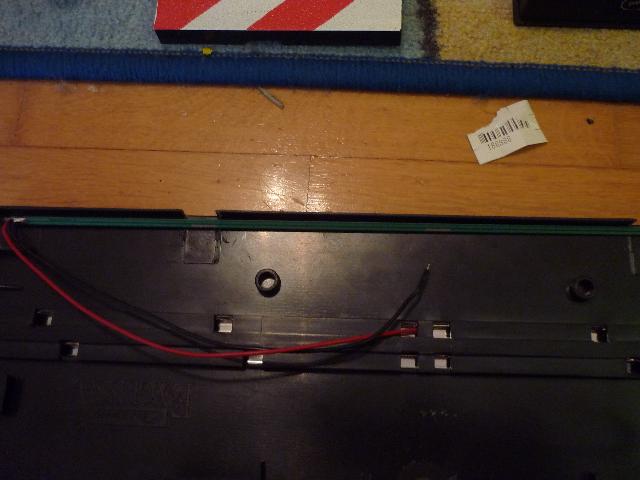

Nun wurden die LED-Streifen mit Sekundenkleber von unten an die Bohrlöcher geklebt, dabei muss man aufpassen, dass sich auch jedes der LEDs unter einem Loch befindet.

Zum Schluss mussten noch die Käbelchen festgelötet werden und die Schienen in die Bahn eingebaut.

Noch mehr Bilder gibts hier in Teil 2 :-).
