Hängebrücke - Beleuchtung
Hallo :)
Heute habe ich an der Brücke die Beleuchtung angebracht.

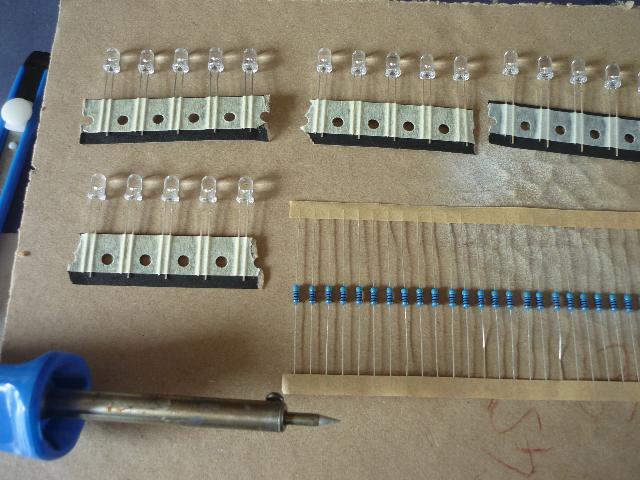

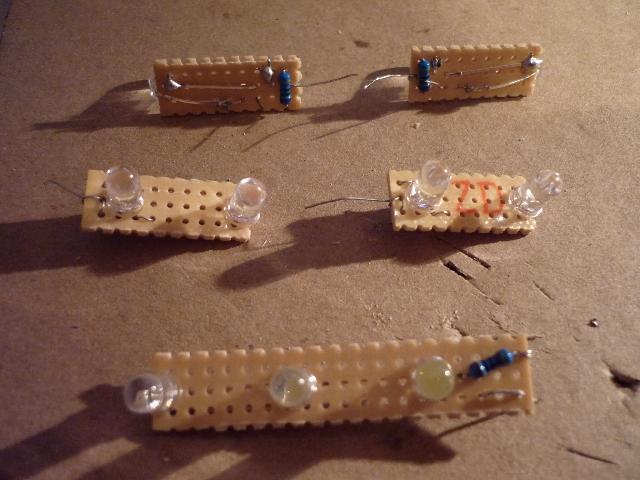

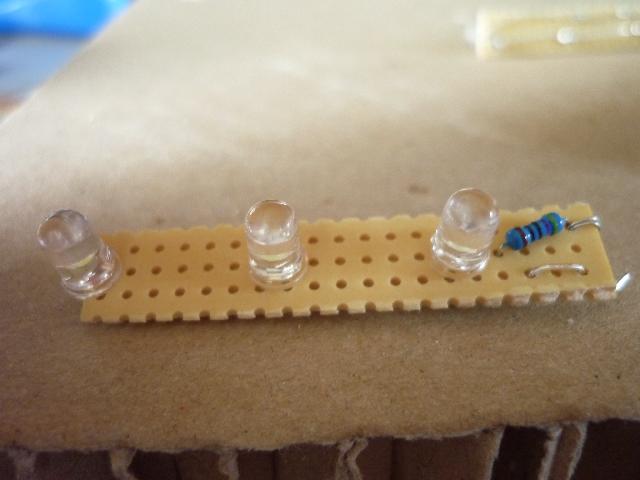

Das Licht wird von 20 weißen 5mm Leds erzeugt. Die Lichter habe ich zu jeweils 4 kleinen Bausätzen mit einmal 3 und einmal 2 Leds zusammengelötet. Die Leds sind dabei in Reihe angeordnet und jeweils ein 12-Volt Widerstand pro Bausatz ist davor platziert (siehe Bilder).

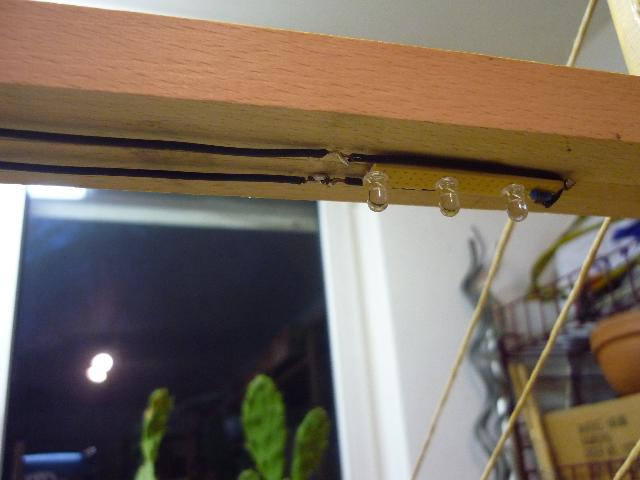

Als nächstes wurden die Lichter von unten an die Querverstrebungen der Brückenpfeiler geklebt (zuerst hab ich versucht sie mit einem elektrischen Tacker zu befestigen, der hatte allerdings leider zu viel Kraft und hat gleich beim ersten Versuch die kleine Platine zertrümmert - danach hab ich Kleber verwendet).

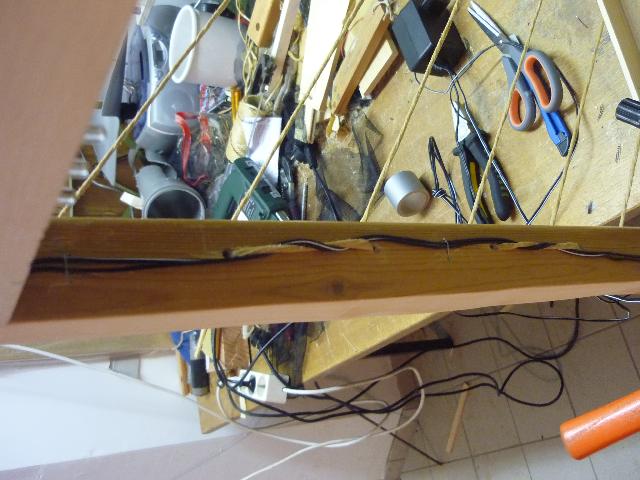

Damit die Leds auch Strom bekommen habe ich dünne Käbelchen an die +(hier ist der Wiederstand) und - Anschlüsse der Platinen angelötet und entlang der Brückenpfeiler nach unten geleitet.

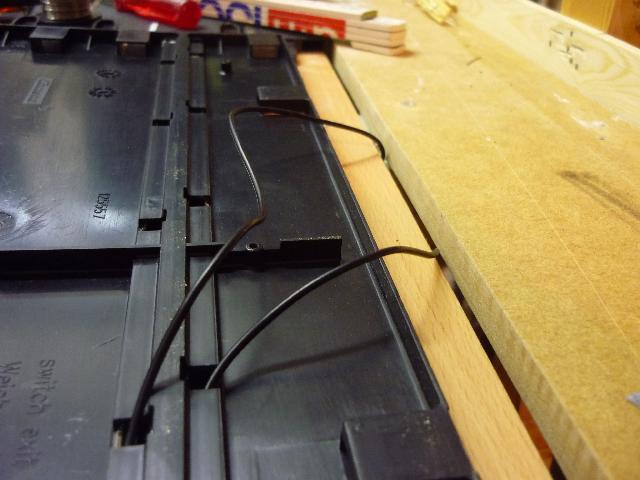

Strom bekommen die Lichter durch die Rennbahn, die beiden Käbelchen werden einfach unter der Fahrbahn in die Leiterbahnen der Schienen eigefädelt (hier ist wieder auf + und - zu achten) und somit durch den Carrera-Trafo versorgt.(Bild 8)

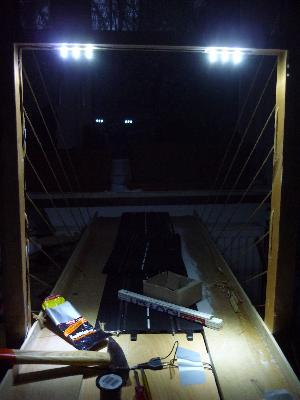

Um die die Lichter ein- und ausschalten zu können habe ich noch einen kleinen Schalter unter der Fahrbahn angebracht und mit dem + Käbelchen verbunden.(Bild 5)
super gelungene Arbeit, sieht einfach nur toll aus! Ich finde die Beleuchtung völlig in Ordnung, auch wenn es sehr viel Arbeit ist. Die genannte Alternative mit den Dioden am Streifen, die selbstklebend sind, wäre aber auch eine gute Lösung. Ich kann nur sagen :"Weiter so mit den gelungenen Bastel-Arbeiten"!! Meinen Respekt! Gruß Markus
Na jede Menge Arbeit. Hätte da einen Alternativvorschlag. Es gibt inzwischen SMD LED Bänder mit selbstklebenden Streifen ziemlich günstig. Meines Erachtens wären die sehr effektvoll an den seitlichen Begrenzungen der Brücke anzubringen. Gruß, Bernd
Ich glaube das mit den Led-Streifen ist gar keine so schlechte Idee :) Vielleicht könnte man sie in Kombination mit der jetzigen Beleuchtung einsetzen und dann per Schalter zwischen den beiden hin und her wechseln. Ich werde mal schauen was sich da machen lässt. Gruß Alex
