Von der Planung bis zur Montage der Platte

29.04.12, 21:49

Hallo,
nachdem das Plattenmaß feststand habe ich mir überlegt, wie ich die Platte am Besten bauen kann.
Fest stand, dass die Platte mit wenig Aufwand ggf. wieder demontiert werden soll.
Daher mussten Module her.
Aber wie fängt man an oder wie teilt man die Module ein, so dass die Lattenabstände gleichmäßig sind.

Ich bin davon ausgegangen, dass ich 3 Elemente á 1,50mx1,70m bauen werde.

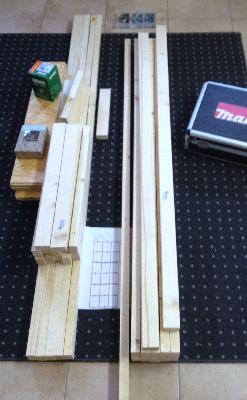

Verwendet habe ich für den Rahmen Dachlatten mit den Maßen 30x50mm.

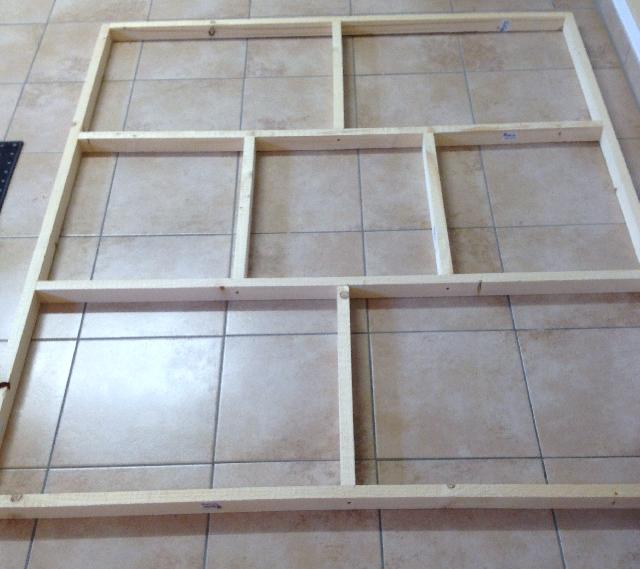

Es soll jedes Modul so aussehen wie auf Bild1.

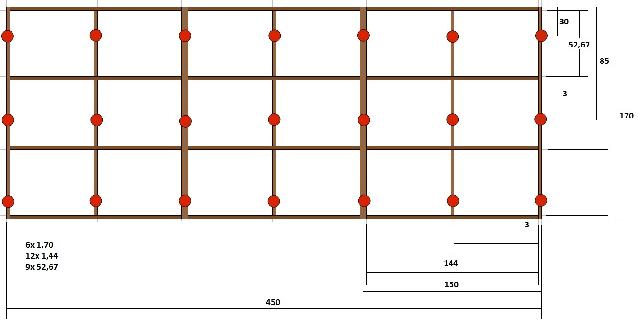

Die Abstände wurden wie folgt berechnet - siehe Bild2.
Ich hatte die Seite mit 1,70m als festes Maß angenommen.
Nun wollte ich die Lattenstücke á 1,44m (1,50m - 2x3cm (Lattenbreite)) gleichmäßig verteilen.
Daher habe ich: 1,70m - (4x3cm (4xLattenbreite)) gerechnet = 1,58m.
Die 1,58m / 3 (Felder) = 52,67cm -> also der Lichte Abstand der Latten.

Um den rechten Winkel zu ermitteln wurde zwei Mal die Diagonale (Bild3) gemessen und die Latten passend mit 4x50mm Torxschrauben verschraubt.
Da ich nicht immer alle Abstände messen wollte, habe ich das erste Modul als "Schablone" verwendet und die beiden anderen Module nachgebaut.

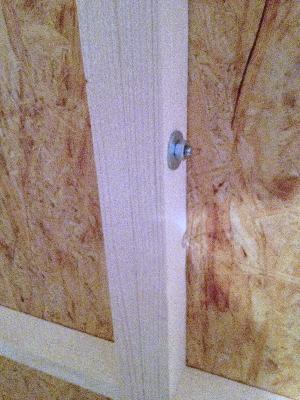

Nachdem ich alle Module gebaut hatte, habe ich die Module "zusammengeschoben", mit Schraubzwingen fixiert und jeweils die Verbindungslöcher (8mm) gebohrt. Die Module werden mit jeweils 3 M8er Schrauben verbunden (Bild4).

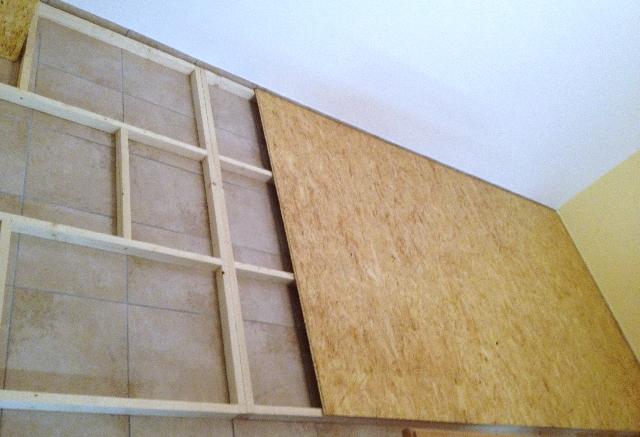

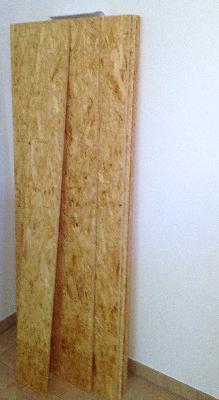

Auf die fertigen Module hab ich die OSB-Platten (15mm stark) mit 4x40mm Torxschrauben geschraubt (Bild5).

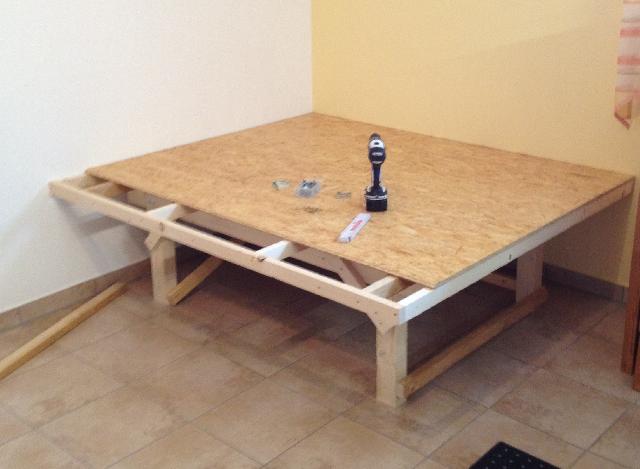

Die Böcke für die Bahn habe ich aus 80mmx100mm Kanthölzern gebaut und auf der Rückseite und den Seiten zwecks der Stabilität jeweils diagonal mit Dachlatten verbunden. Auf der Vorderseite habe ich nur 4cm von unten eine Latte quer angebracht (Bild6).

Viele Grüße

Christian

PS: Im nächsten Bericht werde ich vielleicht zeigen, wie ich die Schikane gebaut habe.
