Dualumbau nach ProX-Udo mit Doppelschiene
Möchte hier für den ein oder anderen, welcher sich mit dem Gedanken eines Dualumbaus trägt gerne ein paar Anregungen geben, wie meine Ausführung der Doppelschiene ausgefallen ist.

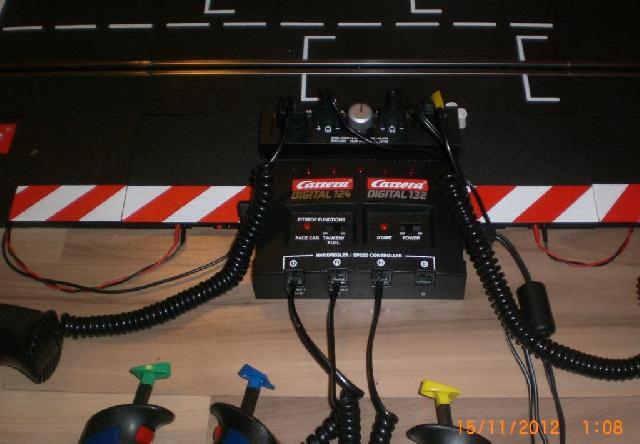

Verwendung fand eine gebraucht erstandene Digital-BB erster Generation, also ProX umschaltbar und eine Evo-Anschlußschiene. - Aus zwei mach eins-

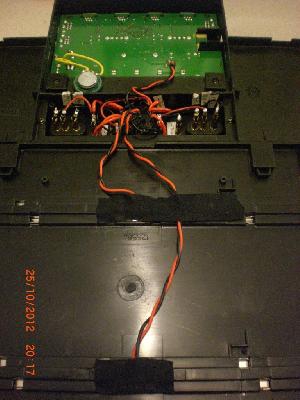

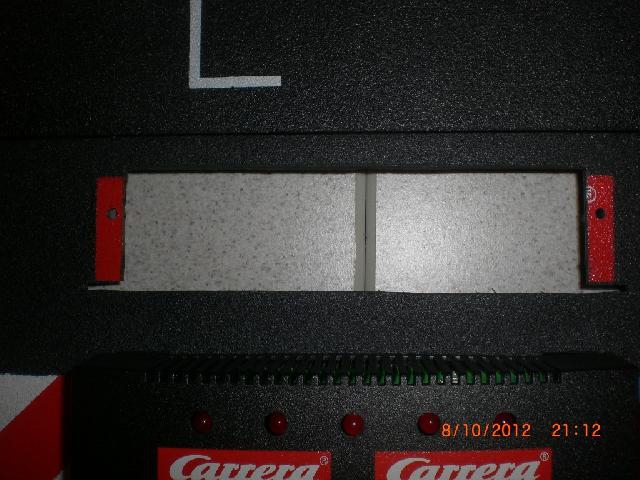

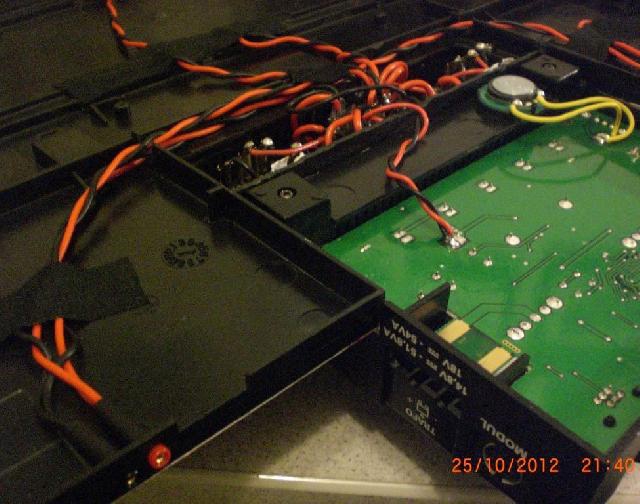

Die Anschlußleiste der Evo-Schiene wurde demontiert und in die BB-Anschlußschiene integriert. Für den notwendigen Ausschnitt (mit Dremel gefertigt) konnte als Schablone der Ausschnitt der Evo-Schiene herhalten.

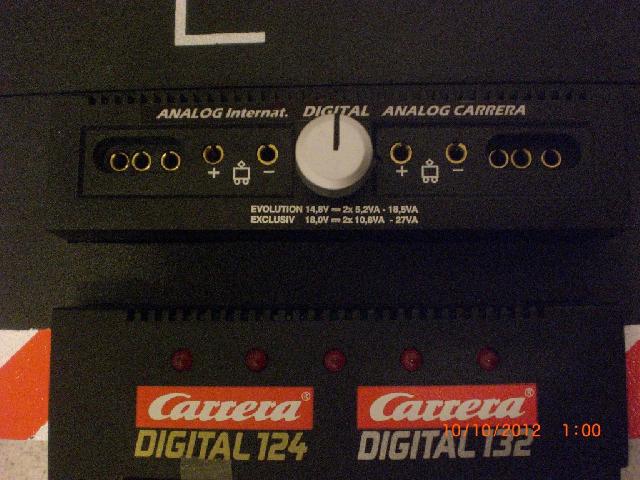

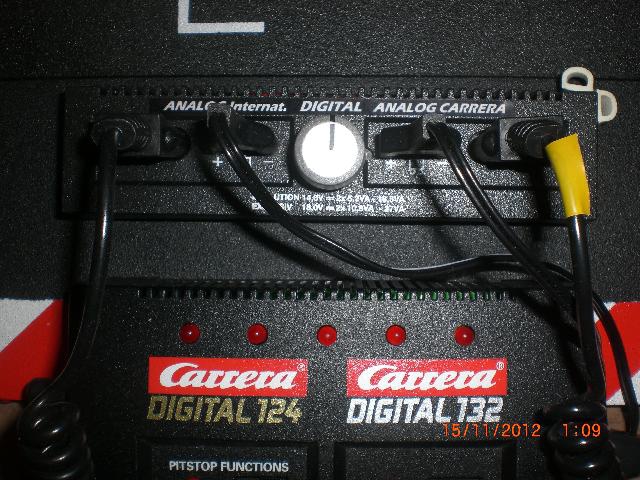

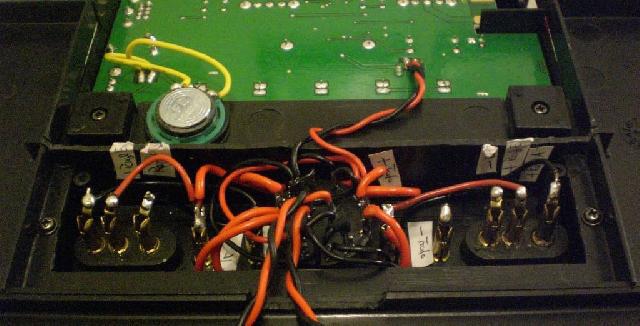

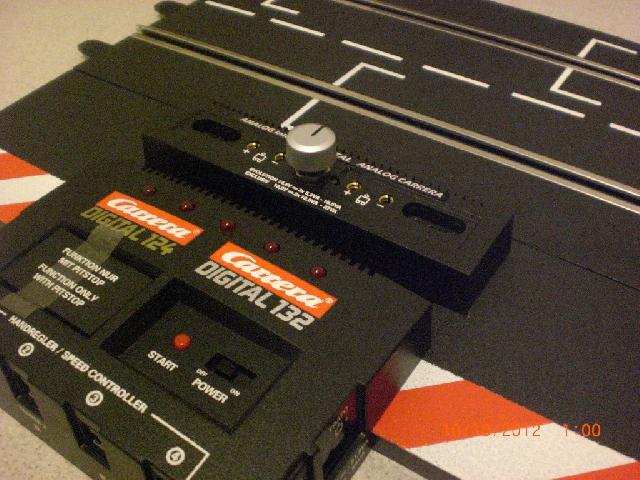

Für die Umschaltung (hier wollte ich nicht nur von Digital nach Analog umschalten können, sondern auch bei Analog noch zwischen Carrera und International) habe ich einen vierpoligen Rotary Switch des Herstellers C&K Components herangezogen, welcher wunderbar in die EVO-Anschlußleiste integriert werden konnte.

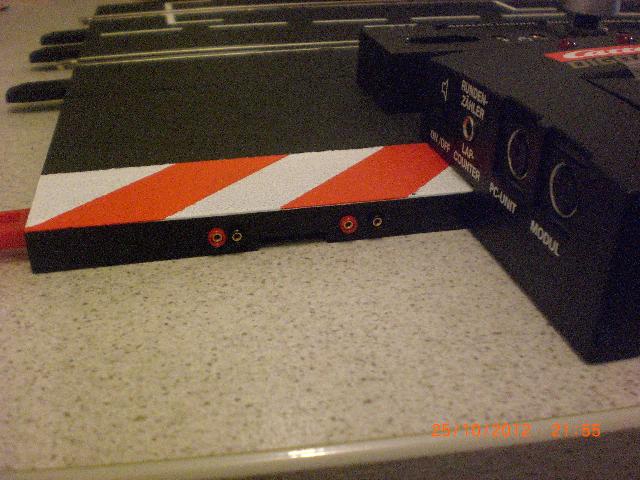

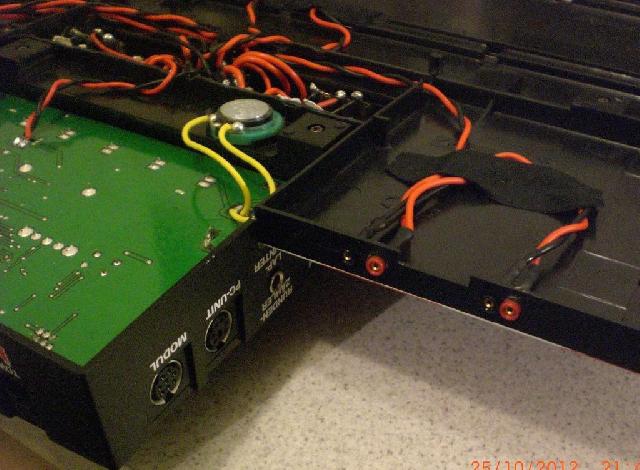

Die Pitlane und der Rundenzähler werden nun direkt von der BB versorgt, über 2mm Laborsteckverbinder.
Bilder anbei. Werde in naher Zukunft noch die "Einkaufsliste" der benötigten Teile hier einstellen.
Grüße Holger
So wie angekündigt die von mir verwendeten Bauteile, Hersteller mit Artikelnummern und Bezugsquelle. Hoffe dem Ein oder Anderen hilfts weiter. 1) Black Box Digital 132 (wenn ProX gewünscht, dann der ersten Generation), günstig im Forum oder Bucht 2) Evolution Anschlußschiene, günstig im Forum oder Bucht 3) 1x Drehschalter 4-polig 3Positionen Break befor Make, C&K Components, Art.-Nr.: A40305RNCQ, Mouserm ca. 6 4) 3x Einpressbuchse 2mm vergoldet rot, Multi-Contact, Art.-Nr.: 23.1011-22, Bürklin/ Conrad/ RE-electronic etc. 3x Einpressbuchse 2mm vergoldet schwarz, Multi-Contact, Art.-Nr.: 23.1011-21, Bürklin/ Conrad/ RE-electronic etc. 5) 2 Meter PVC-Leitung Flexi-E 0,25mm² hochflexible 6A rot, Multi-Contact, Art.-Nr.: 60.7003-00122, Bürklin/ Conrad/ RE-electronic etc. 5) 2 Meter PVC-Leitung Flexi-E 0,25mm² hochflexible 6A schwarz, Multi-Contact, Art.-Nr.: 60.7003-00121, Bürklin/ Conrad/ RE-electronic etc. Gruß Holger
