Not-Aus-Schalter

20.02.11, 22:29

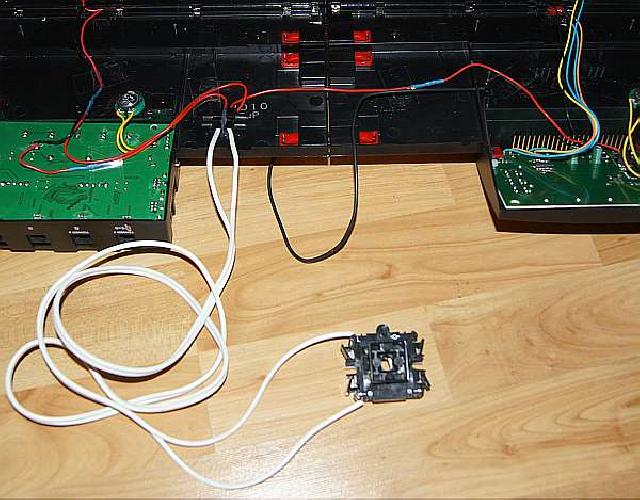

Um ein Rennen zu stoppen, wenn ein Fahrzeug "abfliegt", habe ich einen Not-Aus-Schalter angebaut. Der betroffene Fahrer drückt einfach auf den Schalter und alle Fahrzeuge bleiben stehen, weil die Stromzufuhr von der Blackbox (BB) zur Schiene unterbrochen wird. Der Vorteil dieser Schaltung ist, dass ein vorhandener Rundenzähler (RZ) weiterläuft, und das Rennen nach der Fahrzeugbergung weiter läuft.

Als Schalter habe ich einen normalen Aufputz-Lichtschalter (An/Aus) verwendet.

Blackbox und Rundenzähler werden von der Unterseite geöffnet. Für eine Schraube benötigt man einen Torx 7 Bit. ACHTUNG! Durch öffnen von BB und RZ erlischt die Gewährleistung!!!

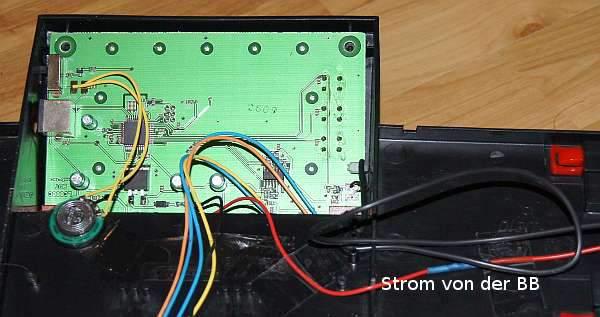

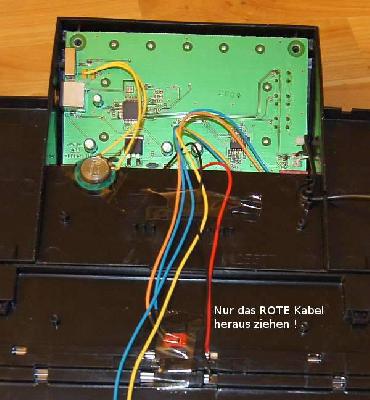

Zuerst im RZ das Rote Kabel, welches von der Platine zur Schiene führt, von der Schiene trennen. Dafür einfach den Metallklipp aus der Schiene ziehen und abtrennen. Der Metallklipp wird nicht mehr benötigt. Das Kabelende abisolieren und mit einem Kabelstück verlängern (löten oder mit Lüsterklemme).

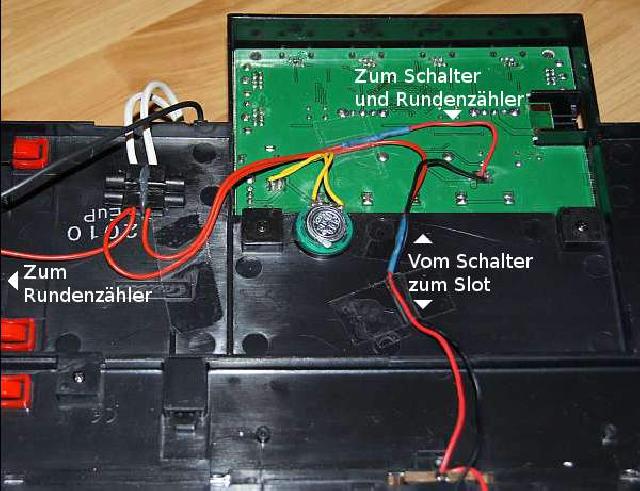

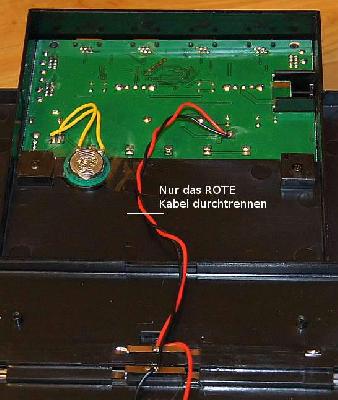

Danach in der BB das Rote Kabel welches von der Platine zur Schiene führt  in der Mitte durchtrennen und die Enden abisolieren. An beide Enden ein Kabelstück als Verlängerung anlöten (geht auch mit einer Lüsterklemme). Das Kabelende von der Platine führt über eine Lüsterklemme zum Schalter und zum vorher verlängerten Kabel des Rundenzählers (wichtig, damit dieser nicht mit ausgeschaltet wird!). Das andere Kabelende, welches zur Schiene geht, wird über eine andere Lüsterklemme an die Rückleitung vom Schalter angeschlossen.

Alle Lötstellen mit Schrumpfschlauch isolieren! Die Kabel habe ich mit Klebeband fixiert und die Lüsterklemme mit Heißkleber befestigt. Damit die Kabel beim Schließen der Boxen nicht eingeklemmt werden, mit einem Messer kleine Vertiefungen in die Schienenränder schneiden

Wenn eine Pitlane verbaut ist, muss Diese ebenfalls mit Strom versorgt werden. Da ich noch keine habe, kann ich nicht sagen, wie diese angeschlossen wird!

Bei falschem Anschluss der Kabel können die Komponenten duch einen Kurzschluss beschädigt werden!!! Für Schäden übernehme ich keine Haftung! Der Umbau erfolgt auf eigene Gefahr.
