Elektrische Umbauten
Da ja meine neue Bahn dual betrieben werden soll, darf ich die eine oder andere Umbauaktion machen.

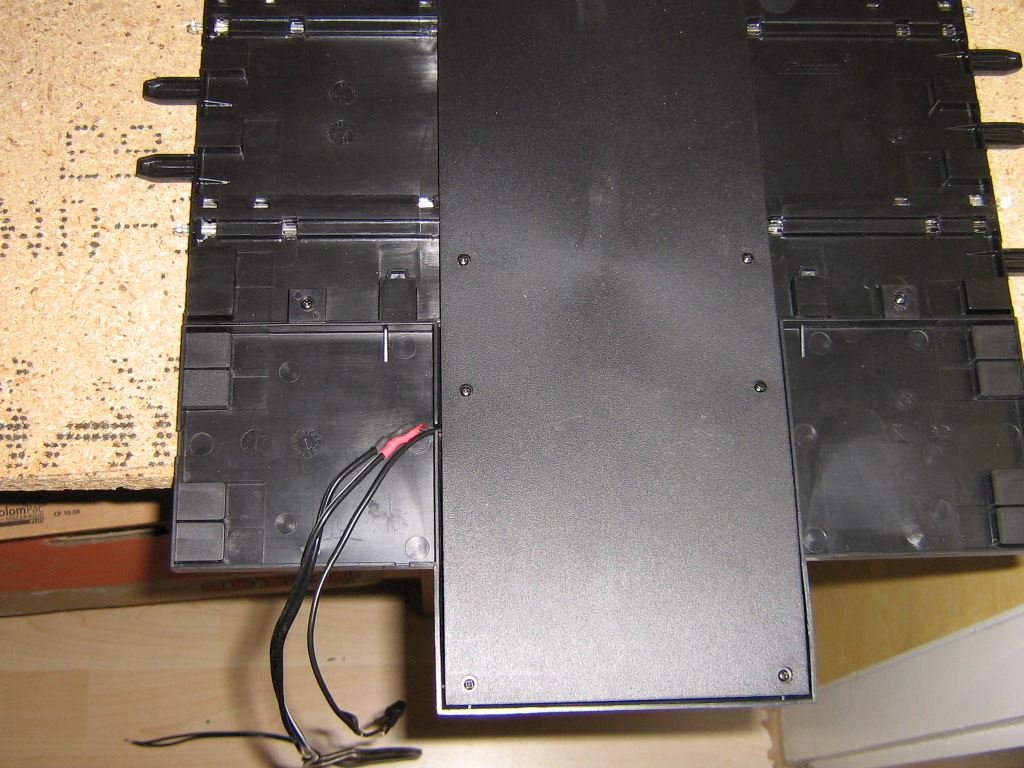

Als erstes habe ich die PitStop mit einer getrennten Versorgung und selbst gefertigten Randstreifen versehen. Dazu mußte noch der Slot A- mit B- verbunden werden, da diese Verbindung im Orginal über die Elektronik läuft. Wenn ich keinen Gedankenfehler gemacht habe sollte danach die PitStop im Digital-Betrieb normal funktionieren. (Bild 1 & 2).

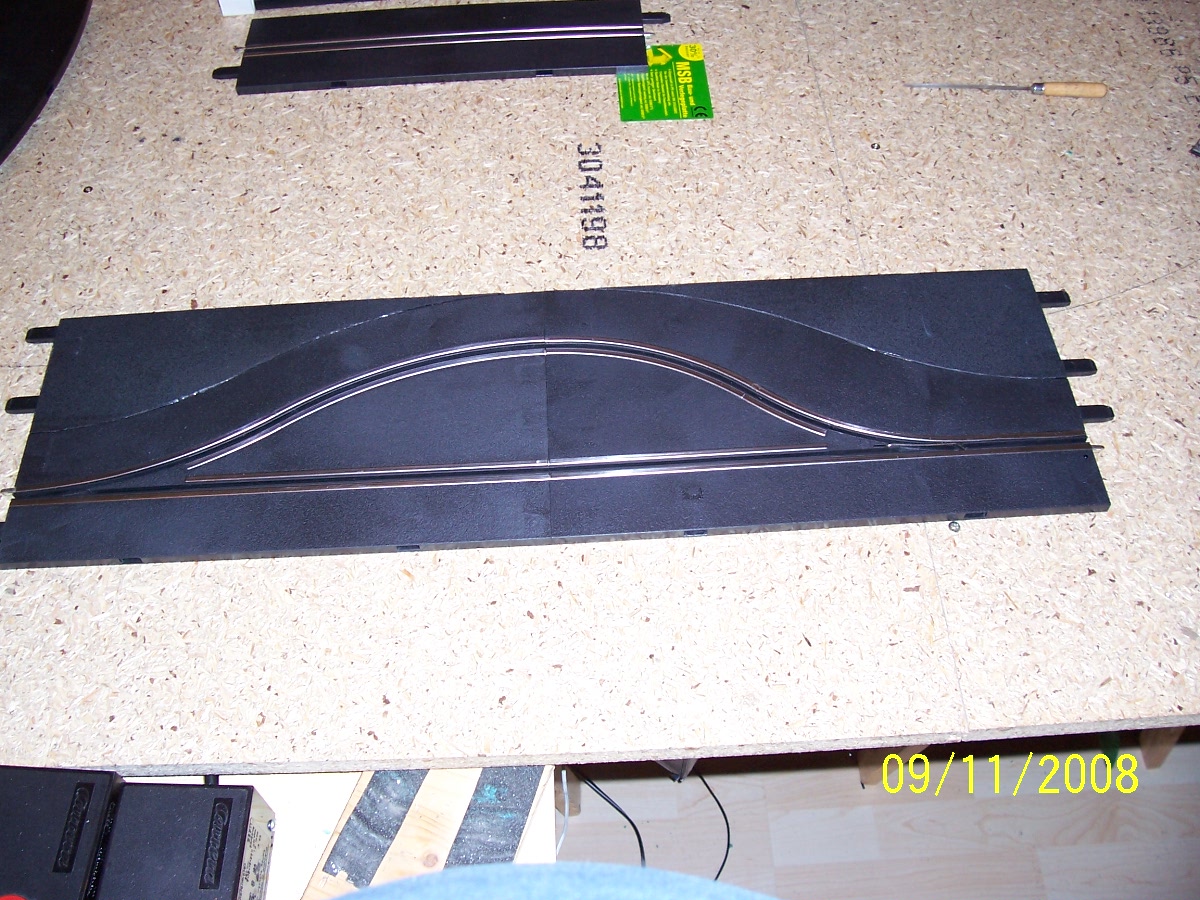

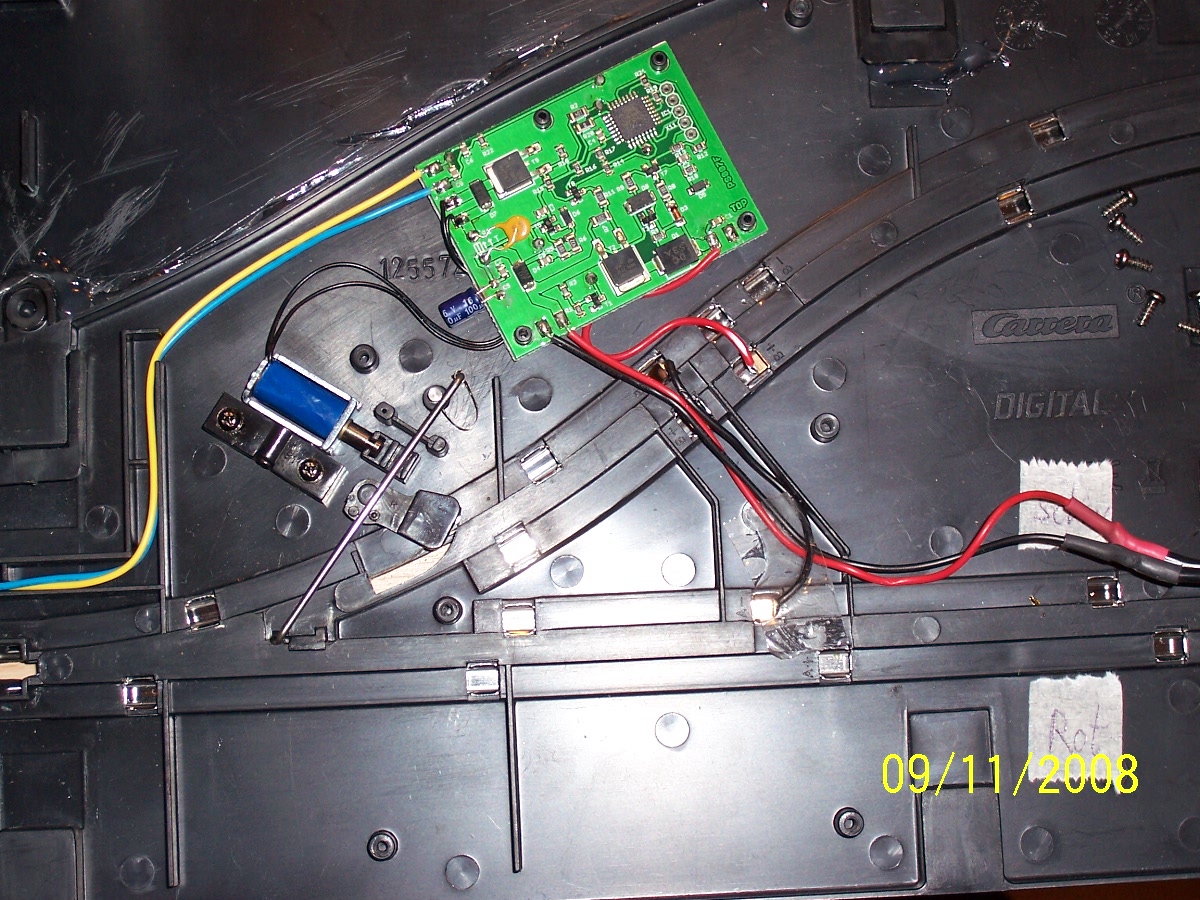

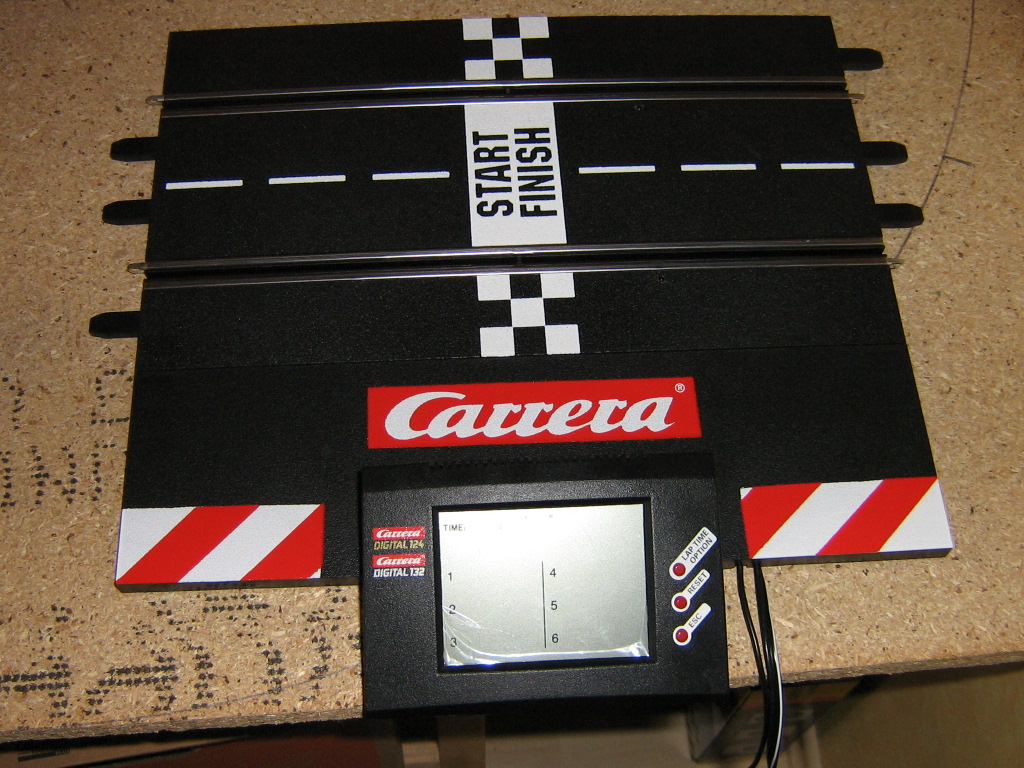

Alle anderen Weichen und denn Rundenzähler habe ich nur mit einer getrennten Versorgung versehen. (Bild 3 & 4). Beim Rundenzähler muß ich jetzt nur noch die weiß-rote Randstreifenbedruckung entfernen. Wenn jemand eine Idee dazu hat bitte melden.

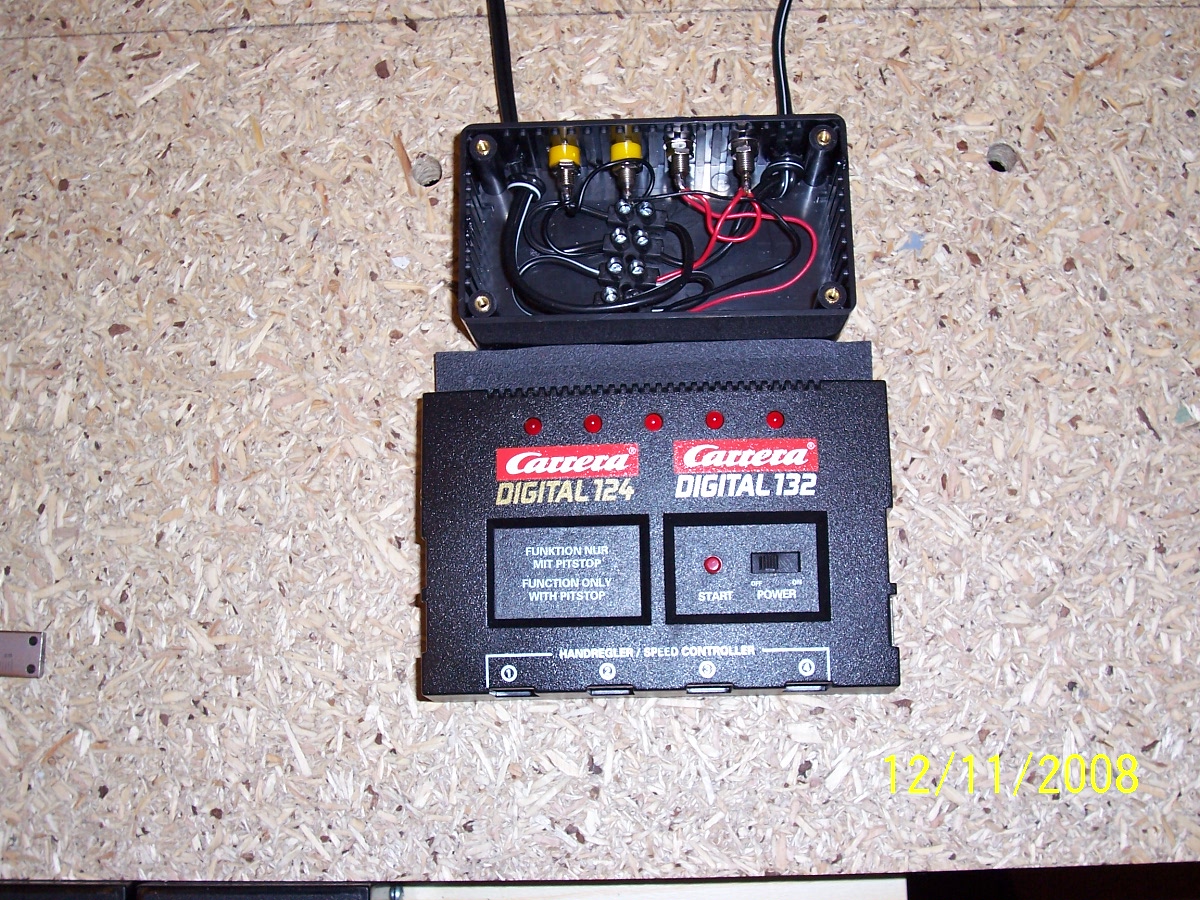

Die Blackbox habe ich komplett von der Schiene getrennt und mit einer "Anschlußbox" versehen.

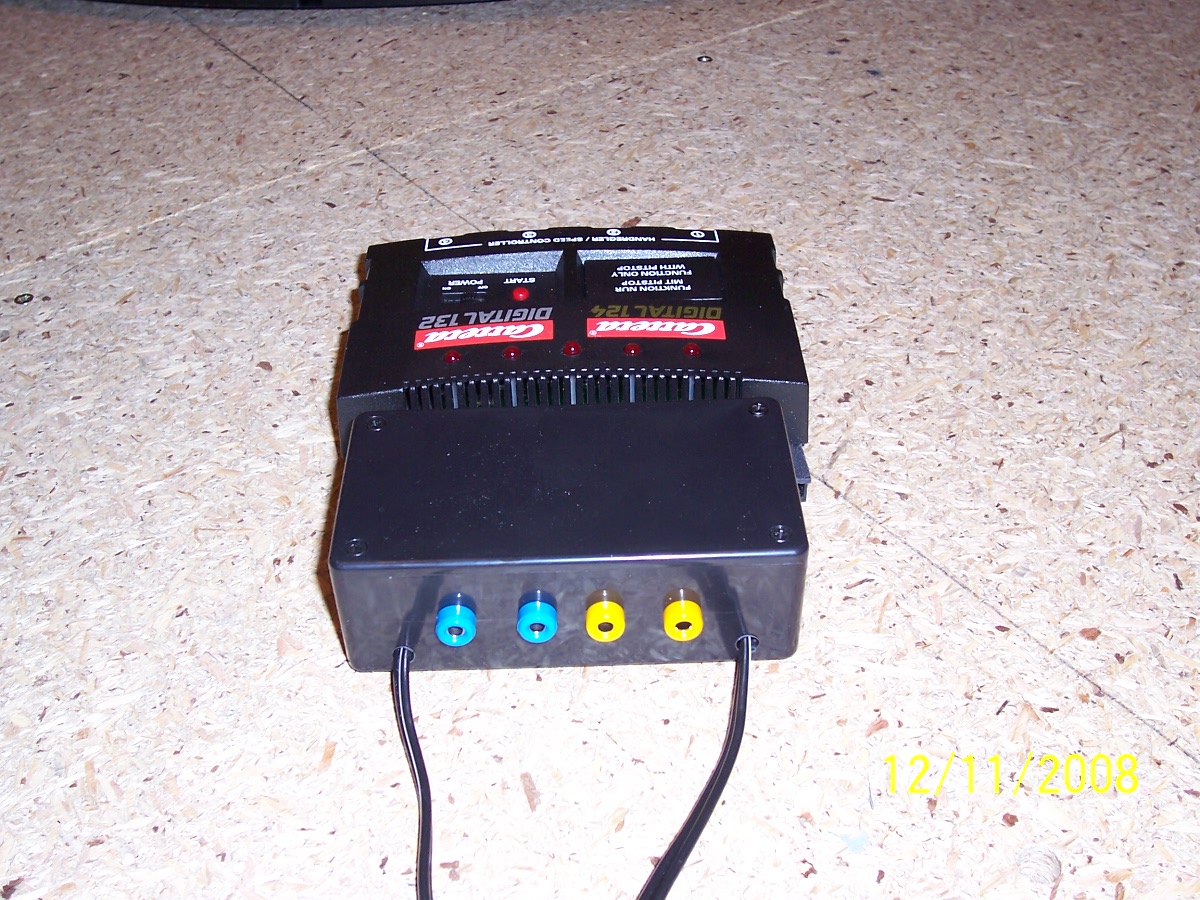

Dort gehts auf 4mm Buchsen für die Bahnversorgung und es gehen zwei Zuleitungen als Versorgung für Rundzähler, PitStop und Weichen raus. (Bild 5 & 6). Ich habe mich fürs umstecken entschieden, da meine analoge Anschlußbox auch so aufgebaut ist.

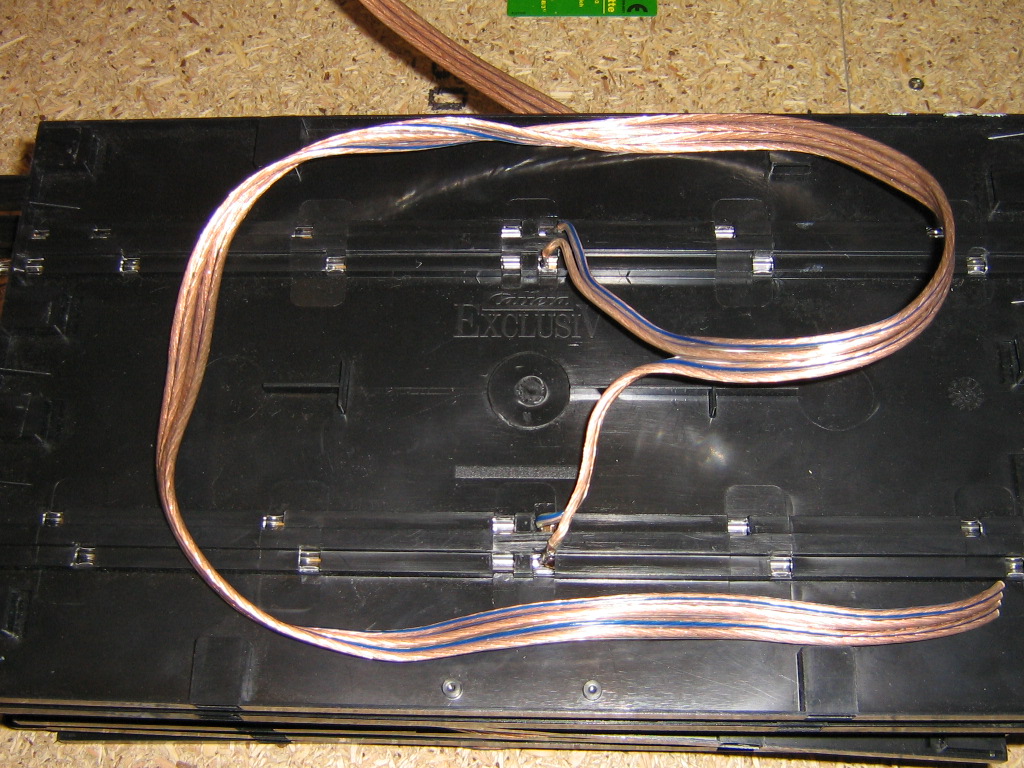

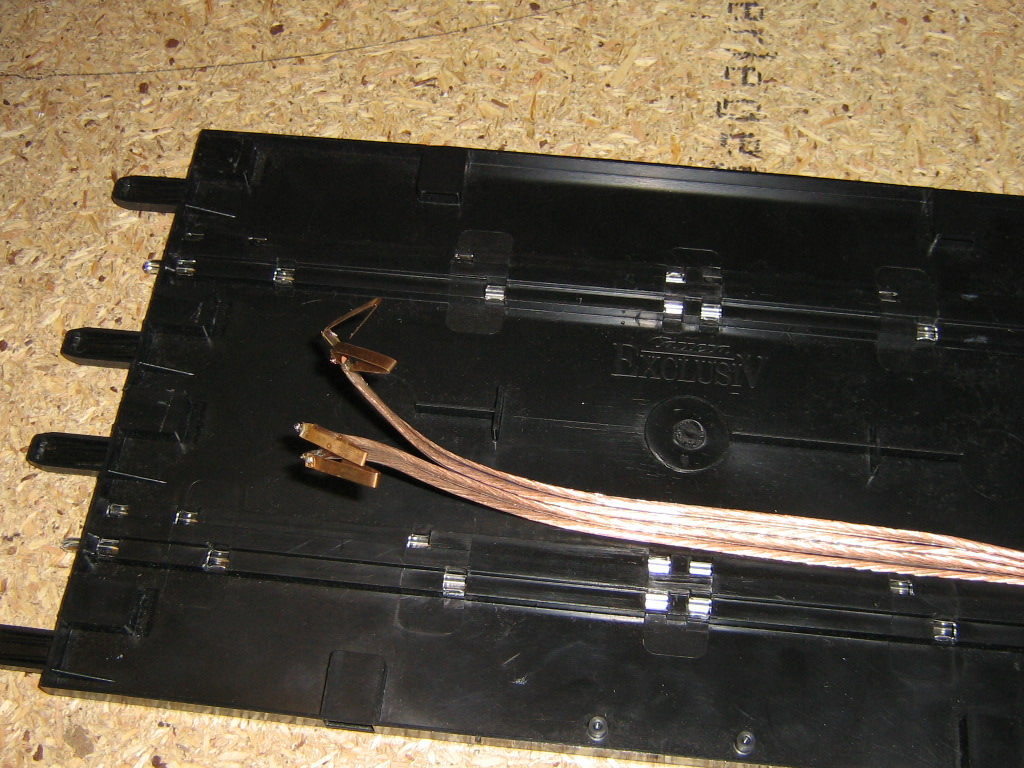

Danach noch acht Standartgerade als Einspeisungen mit kurzen Kabel versehen (Bild 7 & 8).
Als nächstes muß ich jetzt an meiner Überfahrt weiterbauen, bevor ich die Schienen wieder verlegen kann.
Gruß Ulrich
das Ganze.
Konntest Du die Randstreifen nicht einfach ganz leicht abschleifen, damit das rot/weiß verschwindet?
hoffe du bist weiter gekommen neue bilder wären schön
hast dir ja einiges vorgenommen. wünsche dir viel erfolg und viel spass beim sloten später
hallo bin auch am überlegen mit dem pit stop kommt einfach besser rüber vile spass damit gruss
zu viel Technik. Da kann ich leider nicht mir reden ;-)
